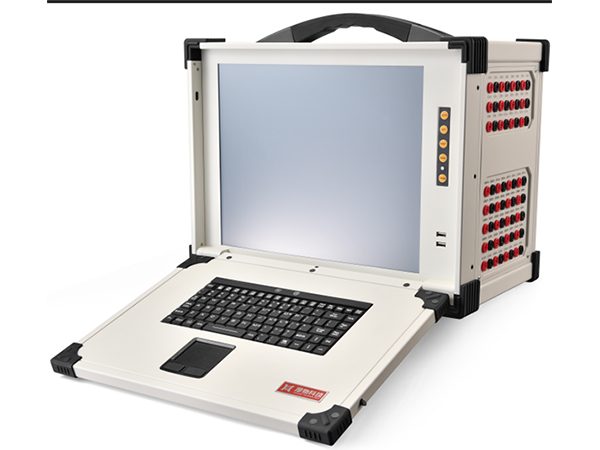

本系列智能无纸记录仪属于新一代工业级数据记录设备，摒弃传统纸质记录方式，采用Windows操作系统搭配FPGA高精度数据采集技术，实现约±0.2%误差范围内的高精度采集能力，可显著提升数据传输效率与系统运行稳定性，具备采集速率高、功耗低的特点，能够对工业现场温度、压力、流量、液位、电压、电流等各类过程参数完成实时采集、显示、存储与分析。该设备具备无纸存储、超长周期记录、精准采集、智能报警、数据可追溯等优势，广泛应用于化工、电力、冶金、制药、食品加工、水处理、机械制造等行业的生产过程监测与数据记录环节，是工业自动化过程控制、质量追溯、设备运维的核心配套设备。

主要功能特点

无纸智能记录：无需纸质耗材与配套书写工具，全程采用电子数据记录模式，绿色环保，可从根源避免纸质记录存在的损耗、失真、丢失问题，实现数据可追溯。

多通道高精度采集：支持多路模拟信号同步采集，可扩展至24通道，采样周期低至500mS，响应速度快；兼容热电偶、热电阻、电流、电压等多种通用工业信号类型，部分型号通道间隔离电压大于250VAC，通道与地之间隔离电压大于500VAC，采集精度高，可满足多参数同步监测需求。

高清可视化显示：基于Windows系统设计高清彩屏交互界面，支持实时数值显示、曲线趋势显示、历史数据回溯、棒图对比显示多种展示模式，界面清晰直观，且支持屏幕亮度调节。

智能超限报警：可对每一路通道独立设置上下限、上下超限报警阈值，支持声光报警、继电器触点输出报警两种模式，可对异常工况进行实时提醒，降低生产风险。

超长数据存储：设备内置大容量闪存，采用闪存技术，产品生命周期长，可承受更多读写循环；同时搭载RS-ECC功能，可在512字节数据范围内检测并纠正多达5个字节的错误，借助16字节冗余信息区域完成校验以保障数据完整性，可长期稳定存储海量历史数据。本设备支持自定义记录间隔，搭配断电不丢失数据的长时间连续不间断存储方案，可进一步保障数据完整性，为数据分析、报表生成与质量溯源提供便利。

多样化通讯传输：标配RS485、RS232通讯接口，支持标准Modbus RTU通讯协议，可与PLC、工控机、组态软件对接，实现远程数据监控、上传与集中管理。

灵活参数组态：支持通过现场按键完成自定义组态，可对通道名称、单位、量程、报警阈值、记录间隔、时间参数等进行设置，可适配不同工业场景的使用需求。

工业级稳定性能：采用符合IEC/EN 61000-4国际电工委员会标准的抗干扰电路设计，配备坚固铝合金壳体，具备防尘、抗电磁干扰、宽温度范围工作能力，工作温度覆盖-40℃~+85℃，可在高温、低温、潮湿、粉尘等复杂工业现场环境中稳定运行，运行稳定性强、故障率低。

断电数据保护：内置备用电源电池，设备断电后可自动保存当前数据与系统参数，重启后数据无丢失、参数无重置。

定制化采样功能：采用灵活采样设计，可针对不同量程、不同电压等级的信号完成精准采样与分析处理。

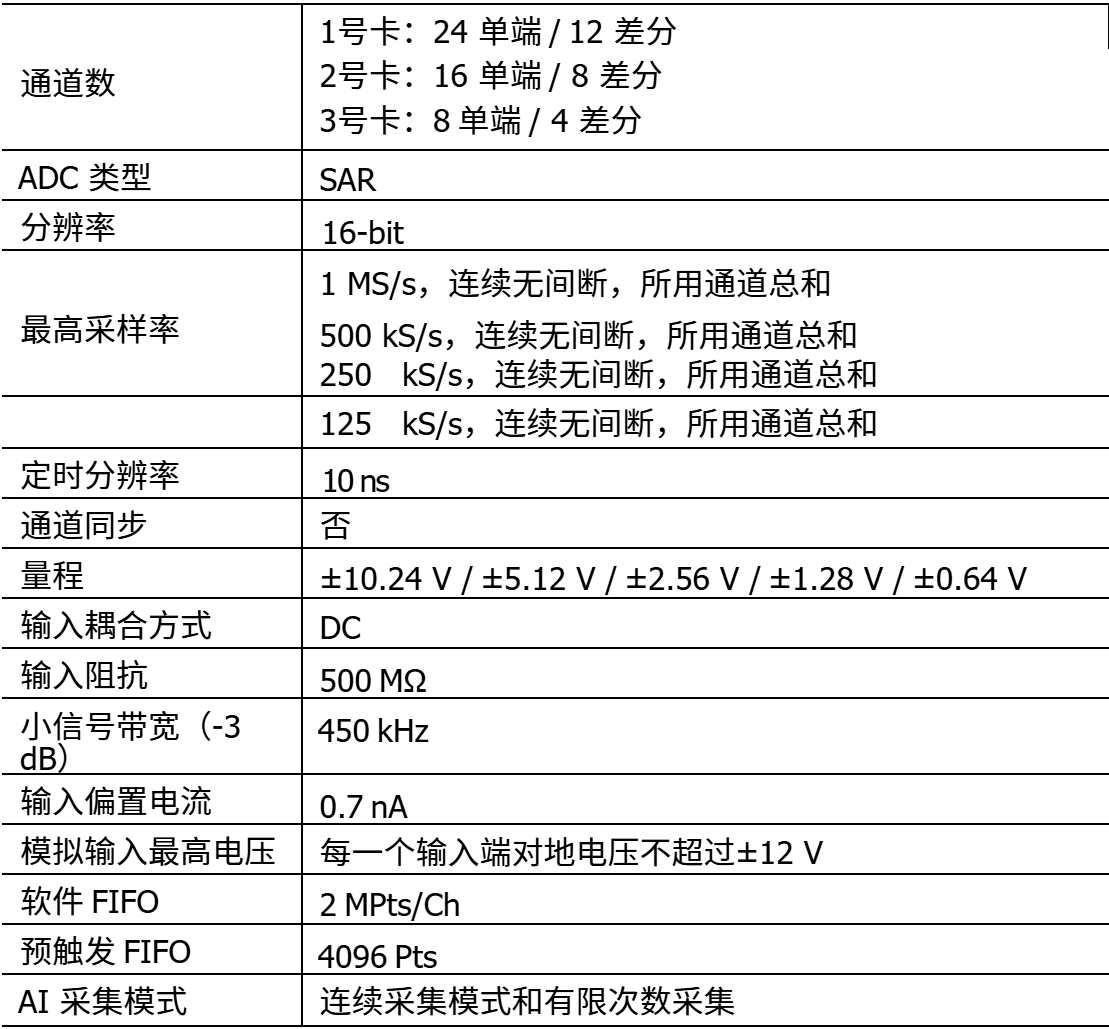

以下为FPGA卡件技术参数表，用户根据不同要求选择满足要求卡件。

以下产品规范参数，除非另外声明，均在温度为 25°C，湿度为 40%的环境中，热机 20 分钟后测得。

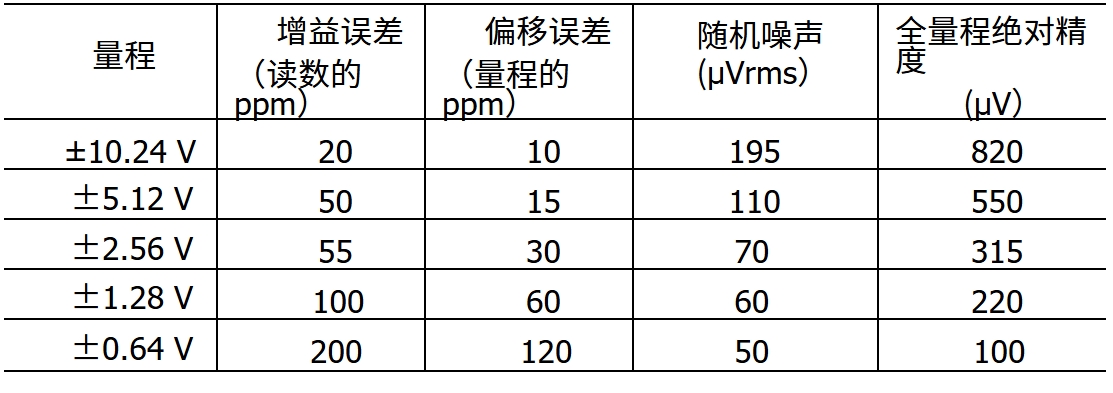

模拟输入准确度（温度系数 5 ppm/℃)

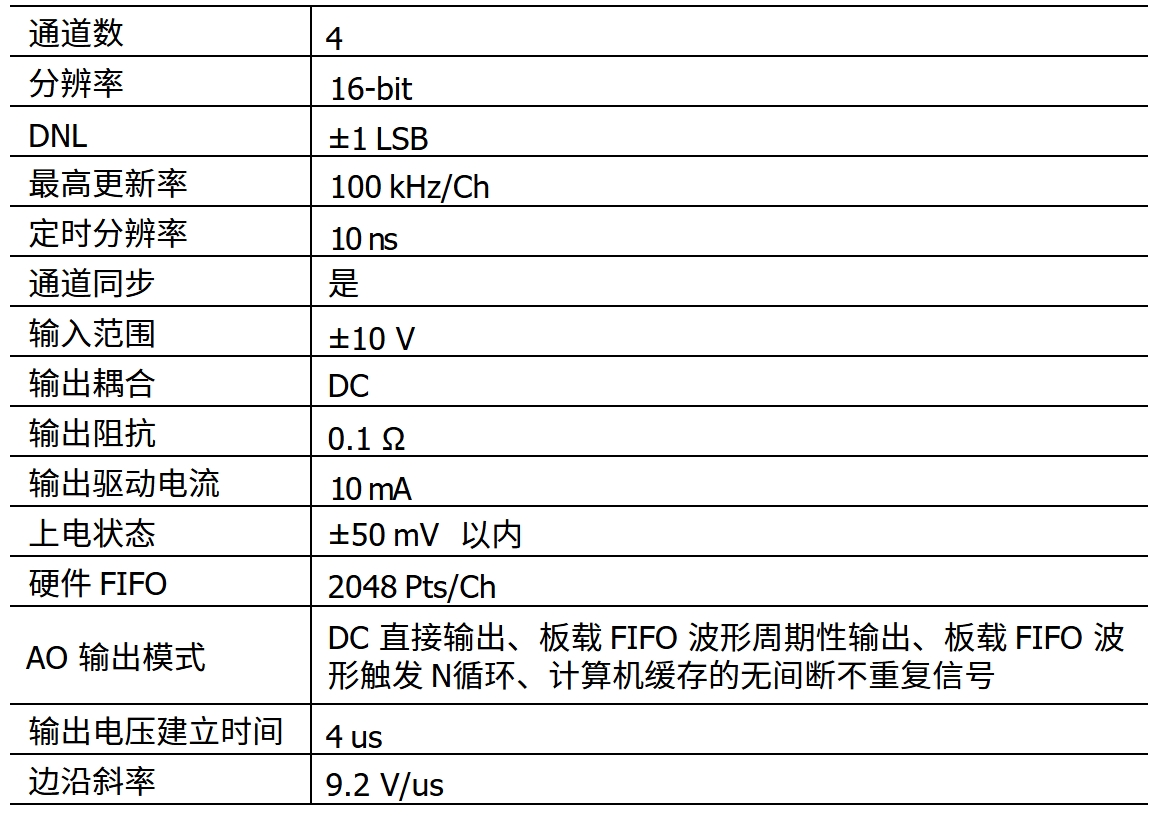

模拟输出

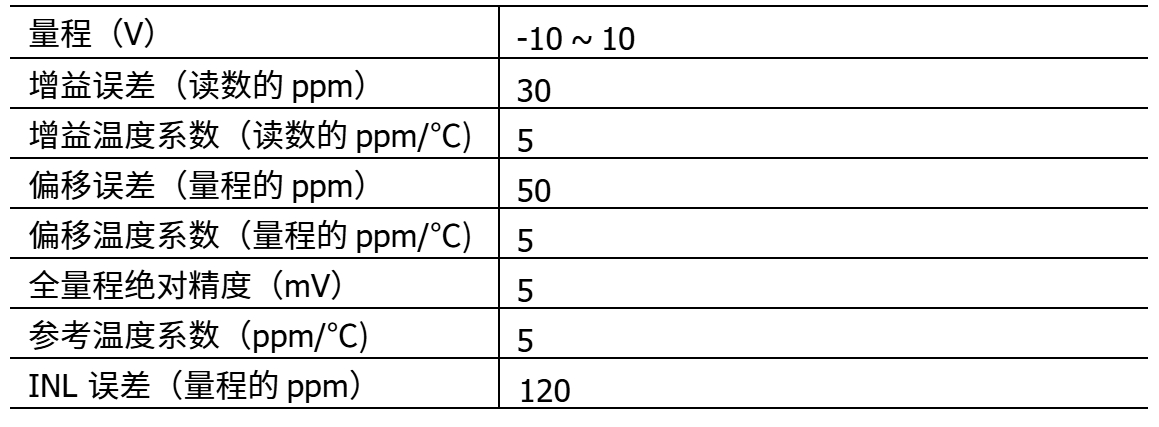

模拟输出准确度

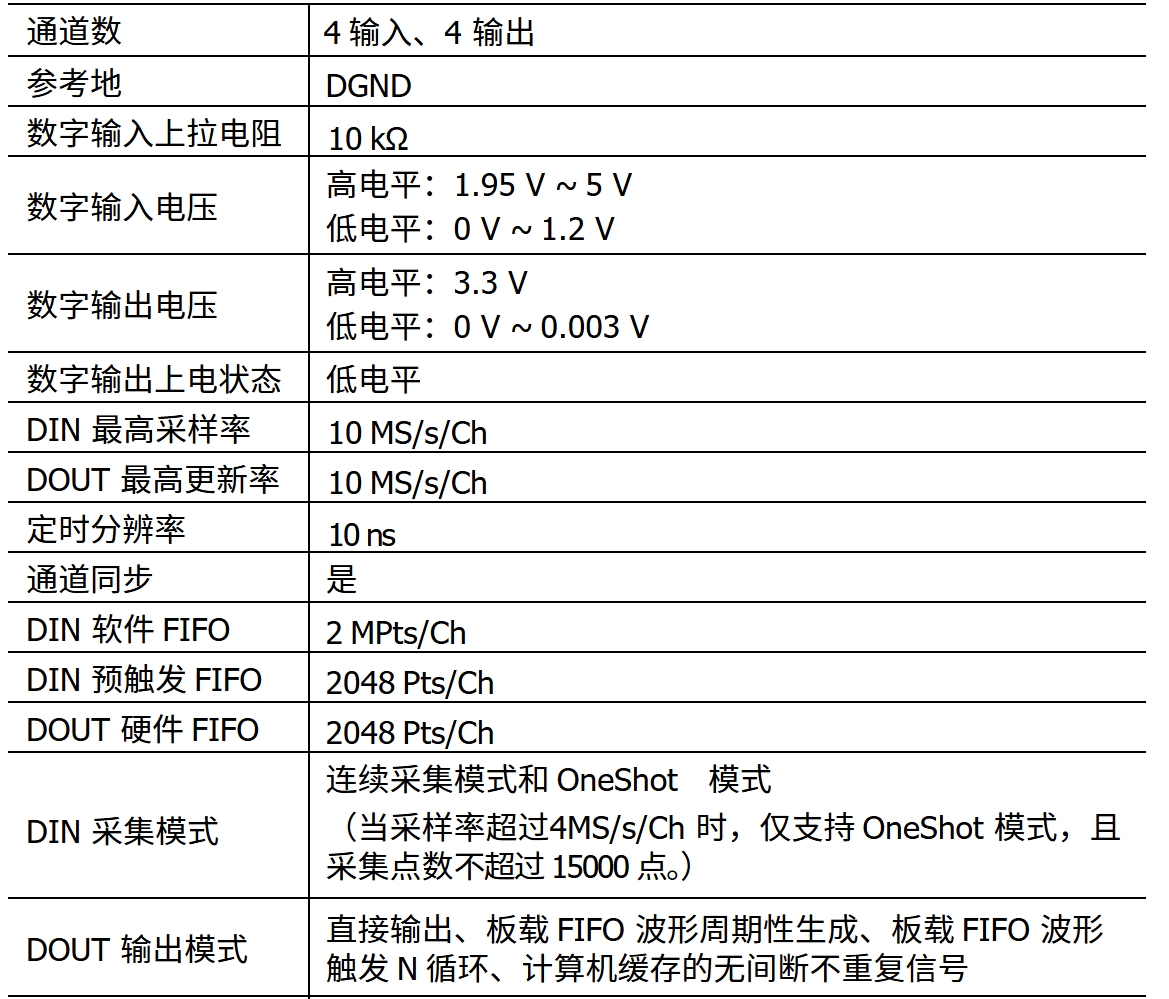

数字 I/O

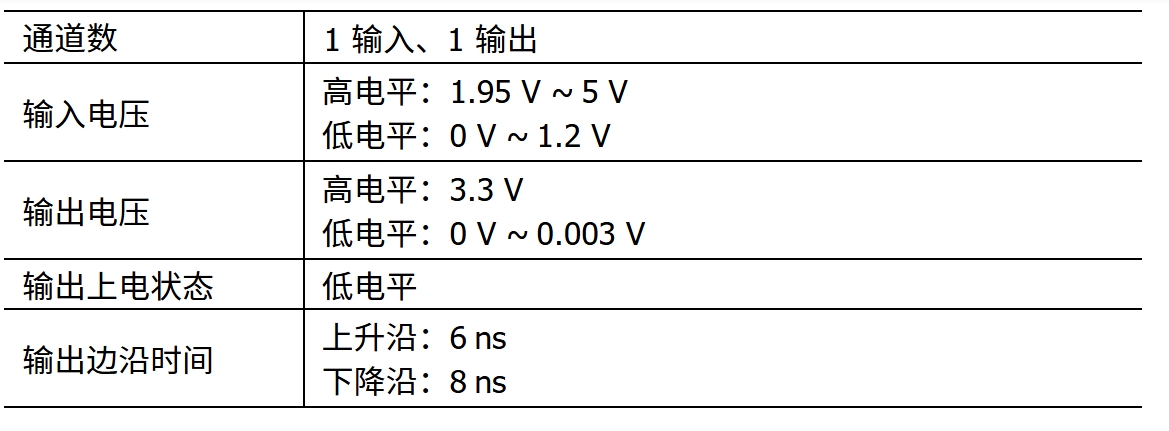

外部触发

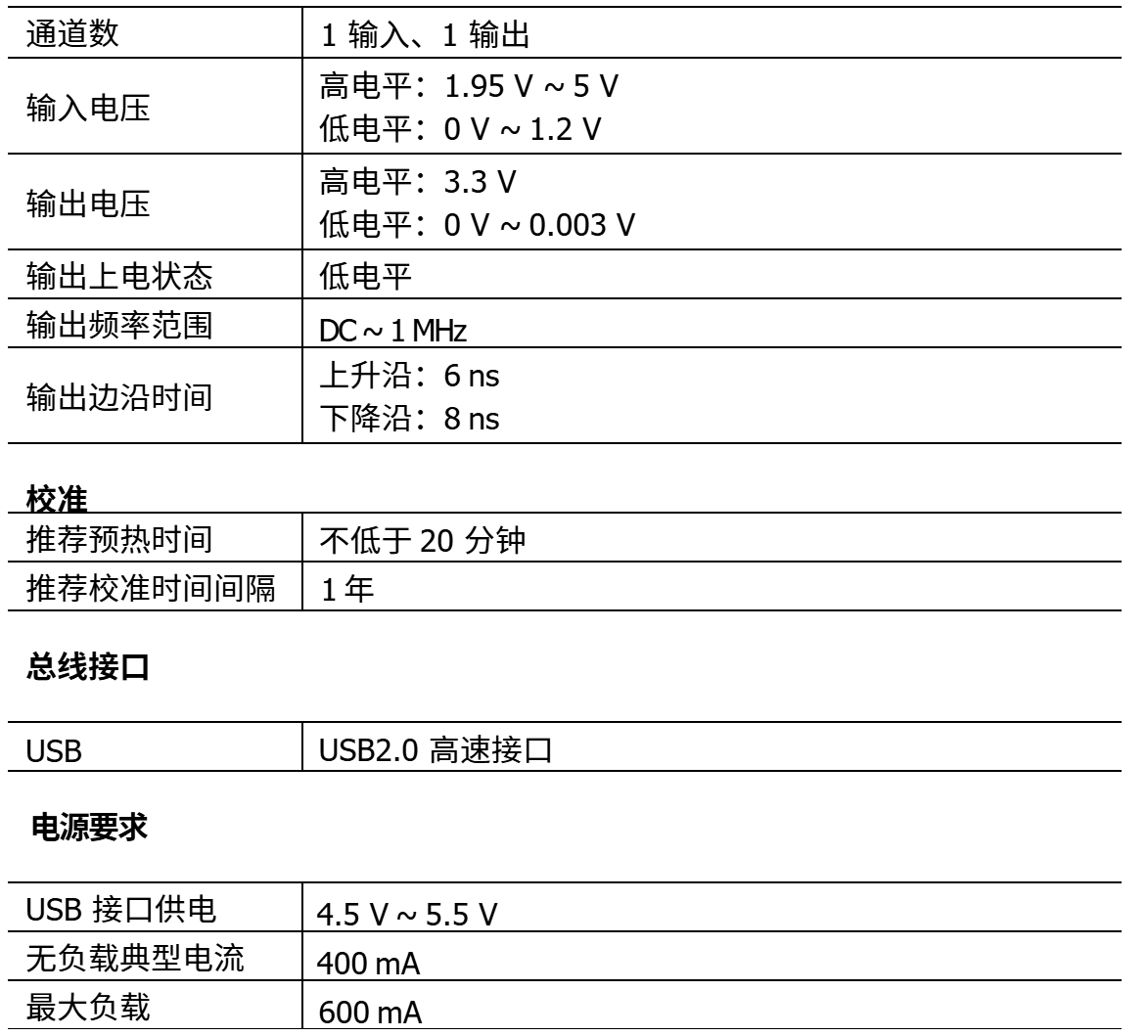

外部采样时钟 I/O
